一體化電源系統小故障詳解
文章出處：本站 人氣：1848發表時間：2021-03-24 13:38:38
一體化電源系統一般包括交流電源、直流電源、蓄電池、UPS等。通常一體化電源系統用于無人值守變電所，免維護或較少維護。

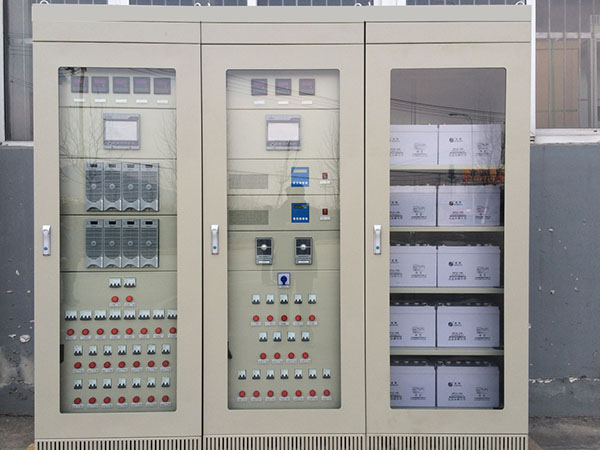

在一體化電源系統中，交流電源屏通常用于變電所設備的二次照明、加熱回路；直流充電屏將交流電變成直流電；直流饋電屏用于變電所設備的二次控制回路，通常由兩路電源互為備用；蓄電池屏為直流電源屏的備用電源，在交流電源出故障時，充當直流電源屏供電。
在日常工作生產中，系統通常很穩定，有時會因檢修或者人為因素會造成故障，對生產造成影響。曾經因檢修時交叉作業，造成變電所電保持型開關誤動作。當天，交直流屏維護和蓄電池充放電試驗放在同一時段施工，結果導致直流屏饋線開關全部失電，電保持型的斷路器跳閘。事后對此事件分析，都知道蓄電池作為備用電源存在，是至關重要的，但是安排檢修的時候把這點忽略了，期間經過層層把關，直到當天檢修作業前，都沒有提出異議，歸根到底，提報檢修計劃的人有失誤，層層把關的人不照樣有問題？
看似簡單的故障，甚至有人會認為這是低級到不能再低級的故障，或許一直在不同地方上演。類似的故障，除了個人能力有限，無法進行正確的判斷，還有極大部分是因為管理的疏漏、流程的錯誤、經驗的不足。在不斷的工作學習中，讀到過許多類似的案例，如果可以實現資源的絕對共享，學習前人的經驗，將會避免許多不必要的失誤。
在交直流系統中通常會設置有直流監測裝置，將直流饋線絕緣情況以及蓄電池的情況通過該裝置反映出來，通過在每個直流饋線開關裝設霍爾電流傳感器采集漏電流判斷是否存在絕緣降低或者接地情況。工作這幾年，遇到的裝置報支路絕緣降低或者接地故障也不少，但真實存在的絕緣接地沒幾處。大部分直流饋線為環路供電方式，兩路空開為同一負荷端供電，這樣就會造成裝置誤判，認為存在絕緣降低問題。
解決此問題的方法有好多種，比如將構成同一環路的兩個饋線支路穿過同一個互感器進行檢測；或者在程序內部進行修改，將構成同一環路的支路在軟件內部設定成同一環路；再或者就是斷開一路饋線支路，使其構不成環路。就目前的應用來講，第一種方法在施工安裝時會比較麻煩，而且有些回路不一定就在施工安裝期間就能確定，或者存在變更回落的可能，因此不是特別實用；第二種方法從軟件方面控制，比較實用，如果程序設定好會比較可靠；第三種方法也可行，但是對于某些運維部門來說，基于某種考慮，可能會不允許單回路供電。因此個人比較推薦第二種方法。
針對于真實存在的直流系統絕緣降低或者接地情況，具體怎么查找判斷，對于我來說還是傳說狀態較多，真正去排除故障還需繼續努力。因個人經驗有限，望各位分享寶貴經驗共勉。
