EPS應急電源的用途/工作方式以及選型容量計算方

文章出處：本站人氣：1114發表時間：2021-01-05 08:03:00

　　EPS 電源定義：EPS(Emergency Power Supply)是一種集中消防應急供電電源, 就在市電故障和異常時，能夠繼續向負載供電，確保不停電，以保護人民生命和財產的安全。電力人員或者維修電工在作業過程中除了經常遇到UPS之外，EPS出現的頻率也是非常高的，很多朋友可能對EPS都沒有很系統的了解過。

（1）EPS的用途

　　EPS電源按用途可分為應急照明、混合動力和動力變頻三大類。主要應用于道路交通照明、場館照明、樓宇消防逃生照明、消防泵、噴淋泵等消防設備。

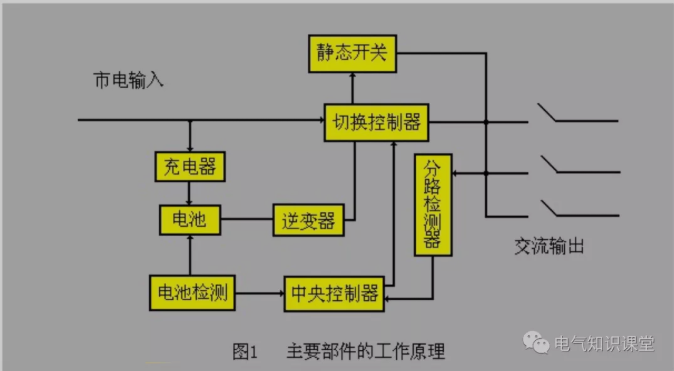

（2）EPS的工作模式

　　EPS 電源一般有三種工作模式:EPS的主電供電模式、電池逆變模式、旁路工作模式。

1）EPS 主電工作模式

　　主電輸入經整流濾波變換成直流后，給電池組充電同時送SPWM 逆變器逆器待機工作。當主電異常時切換為電池逆變運行

2）EPS 電池逆變工作模式

　　當主電異常時，蓄電池通過SPWM 逆變器逆變出交流電供給輸出通過逆變靜態開關切換到輸出。

3）EPS 手動維修旁路模式:

　　當要求在不斷電在線維修時，將合上維修旁路開關，斷開關輸出開關和旁路開關，這樣就將EPS 的電路部分和輸入、輸出完全斷開而不會中斷用戶的輸出。注意：在使用維修旁路開關時一定要按維修開關的操作流程！

（3）EPS 常見后備時間

　　EPS 的配電時間一般為標準30分鐘、60分鐘、90分鐘、120分鐘。

（4）EPS 主機選型功率常用的計算方法

1）負載容量選型原則:

因電動機的啟動沖擊，與其配用的集中應急電源容量按以下容量選配。

① 電動機變頻啟動時，應急電源容量可按電動機容量1.2倍選項配。

② 電動機軟啟動時，應急電源容量應不小于電動機容量的2.5倍。

③ 電動機Y-△啟動時，應急電源應不小于電動機容量的3倍。

④ 電動機直接啟動時, 應急電源容量應不小于電動機容量的5倍。

⑤ 混合負載中, 最大電機的容量若小于總負載容量的1/7。

2）選型容量計算方法:

YJ 系列或YJS 系列用于帶應急燈具負載時：

① 當負載為電子鎮流器日光燈，EPS 容量計算方法：EPS 容量=電子鎮流器日光燈功率和×1.1倍。

② 當負載為電感鎮流器日光燈，EPS 容量計算方法：EPS 容量=電感鎮流器日光燈功率和×1.5倍。

③ 當負載為金屬鹵化物燈或金屬鈉燈，EPS 容量計算方法：EPS 容量=金屬鹵化物燈或金屬鈉燈功率和×1.6倍。

注意: 應急照明燈具為高壓氣體燈時所選用的EPS 滿載輸出功率應為S=(1.6~2)P/0.6.其原因是:高壓鈉燈, 金鹵燈、等啟動時存在較大的”1.8倍”電電流。輸入功率因數0.6左右(例:高壓鈉燈, 高壓鈀燈、金鹵燈等), 宜選用切換時間小于3ms 的EPS 產品.。

這是因為.，如果對高壓氣體燈的供電中斷時間超過3ms 時, 就有可能致使氣體燈中的放電電弧”熄滅或中斷”。一旦發生放電電弧中斷現象, 即使馬上恢復供電也可能導致長達數分鐘的燈具熄滅現象發生，這因體育館和演出場地的照明系統來說, 是不允許出現這種故障的。

當YJS 系列用于帶混合負載時,EPS 容量的計算方法:

① 當EPS 帶多臺電動機且都同時啟動時, 則EPS 的容量應遵循如下原則：EPS 容量=變頻啟動電動機功率之和+軟啟動電動機功率之和×2.5+星三角啟動機功率之和×3+直接啟動電動機之和×5倍

② 當EPS 帶多臺電動機且都分別單臺啟動時(不是同時啟動), 則EPS 的容量應遵循如下原則：EPS 容量=各個電動機功率之和, 但必須滿足以下條件：

上述電動機中直接啟動的最大的單臺電動機功率是EPS 容量的1/7；

星三角啟動的最大的單臺電動機功率是EPS 容量的1/4；

軟啟動的最大的單臺電動機功率是EPS 容量的1/3；

變頻啟動的最大的單臺電動功率不大于EPS 的容量。

如果不滿足上述條件, 則應按上述條件中的最大數調整EPS 的容量, 電動機啟動時的順序為直接啟動在先, 其次是星三角的啟動, 有軟啟動的再啟動, 最后是變頻啟動的再啟動。

當YJS 系列EPS 帶混合負載時EPS 應遵循如下原則：

EPS 容量=所有負載總功率之和, 但必須中以下六條件, 若不滿足, 再按照其中最大的容量確定EPS 容量. ※ 負載中直接同時啟動的電動機功率之和是EPS 容量的1/7；

負載中星三角同時啟動電動機功率之和是EPS 容量的1/4機功率之和是EPS 容量的1/3；

負載中變頻啟動同時啟動電動機功率之和不大于EPS 的容量；

同時啟動的電動機功率之和不大于EPS 的容量。

總結：EPS 應急電源主機選取相對來說是比較復雜的，建議大家最好找專業的技術人員來配，如果真的要自己配，本小編就推薦一個方法給大家了

1）當負載為電子鎮流器日光燈，EPS 容量計算方法：EPS 容量=電子鎮流器日光燈功率和×1.1倍。

2）當負載為電感鎮流器日光燈，EPS 容量計算方法：EPS 容量=電感鎮流器日光燈功率和×1.5倍。

3）當負載為金屬鹵化物燈或金屬鈉燈，EPS 容量計算方法：EPS 容量=金屬鹵化物燈或金屬鈉燈功率和×1.6倍。

4）當YJS 系列EPS 帶混合負載時（如照明負載、消防電梯、消防泵、風機、卷簾門等）EPS 應遵循如下原則：

EPS 容量=所有負載總功率之和+最大單臺負載功率5倍=所要設計負載功率。

5）電動機變頻啟動時，應急電源容量可按電動機容量1.2倍選項配。

6）電動機軟啟動時，應急電源容量應不小于電動機容量的3倍。

7）電動機Y-△啟動時，應急電源應不小于電動機容量的5倍。

8）電動機直接啟動時, 應急電源容量應不小于電動機容量的7倍。
